A lövész szakmában a pontosság a lőfegyver és lövedéke [1], valamint az azokat alkalmazó lövész alkotta eszközrendszer, (a továbbiakban: Rendszer) legfontosabb minőségi mutatója. A pontosság ebben az aspektusban az a képesség, amely számszerűsíthetően megmutatja, hogy egy lövés találati pontja (Tp= ahová a lövedék ténylegesen becsapódik), mennyire képes megközelíteni a célzási pontot (Cp= ahová a lövedék becsapódását a lövész szánta).

Egy lövés találatának pontossága (a találati pontosság) azzal jellemezhető, hogy a találat a térben, a célobjektumon megcélzott ponthoz (célpont) képest, hol helyezkedik el. A pontosság tehát egy lövés (vagy lövéscsoport) olyan tulajdonsága, amely számszerűen leírja a lövések találatának és a célobjektumnak (annak felületén a megcélzott pontnak) egymáshoz képesti térbeli helyzetét.

Könnyen belátható, hogy ebben a megközelítésben a pontosság annak a függvénye, hogy:

1. A lövész, mint a Rendszer egyetlen tudatos, akarattal és akaratérvényesítéssel rendelkező eleme mennyire képes kihasználni a fegyver és lövedéke képezte (egymástól nem független) R_f részrendszerbe beépített műszaki lehetőségeket (milyen mértékben képes a célpont eltalálására irányuló akaratát rákényszeríteni a részrendszerre).

2. A fegyver, műszaki jellemzői eredményeképp milyen mértékben képes a lövedéket a háromdimenziós térben és a szükséges időpillanatban meghatározott olyan vektoriális helyzetbe állítani, amely biztosítja a cél eltalálását.

3. A lövedék - szintén műszaki paramétereiből következően - milyen mértékben képes a kiinduló vektor megszabta ballisztikus pálya hibátlan bejárása végén a célpontba csapódni.

Könnyen belátható továbbá, hogy a Rendszer képességét jelentősen befolyásolja annak a közegnek az állapota, amely a Rendszert és a célpontot egyaránt befoglaló térrészt kitölti. Részletes elemzés nélkül is kijelenthető, hogy ez a közeg - a statikus vákuumhoz képest - minden esetben a pontosság képességének rontása irányába hat.

Az tény, hogy a Rendszer eredő pontossága elemeinek pontosság-képességeinek a függvénye, azonban azok a legritkább esetben határozhatók meg objektívnak tekinthető számértékkel, mert:

- egy lövedék pontosságát csak annak kilövésével lehet mérni, tehát a lövedék pontosságát befolyásolja annak a lőfegyvernek a pontossága, amelyből indítják. Ez akkor sem elhanyagolható, ha ez a lőfegyver ballisztikai mérőcső minőségű;

- ugyanez igaz egy fegyver saját pontosságára is, még etalon minőségű mérőlövedék használata esetén is;

- még bonyolultabb a kérdés akkor, ha az R_f részrendszer eredő pontosságát kellene meghatározni. Az a rendszerelem, mely a részrendszert olyan térbeli helyzetbe képes állítani, hogy a lövedék indulási vektora a cél eltalálását biztosító ballisztikus pályának - és csak annak - feleljen meg, a tűzharcban a lövész , vagy laboratóriumi vizsgálatok esetén a legtöbb esetben valamilyen műszaki színvonalat képviselő belövőpad. Magától értetődik, hogy a lövész által, illetve a belövőpadból leadott lövések pontosság képessége nem azonos, hiszen a lövésfolyamat dinamikájában [2] más és más jellemzőkkel vesznek részt. Bár a tapasztalat azt mutatja, hogy a belövőpadból sokkal egyenletesebb találatikép-sorozatok kaphatók és igen jó közelítéssel alkalmas ez a módszer a részrendszer pontosság-képességének megítélésére, valamint a legutóbbi időkben már készülnek olyan speciális belövőpadok is, amelyek a lehető legjobban képesek leutánozni az emberi szervezet viselkedését egy lövés hatására, mégis letagadhatatlan az a tény, hogy egyes - nagyon képzett

- lövészek képesek jobb találati képet elérni, mint a belövőpadból mérhető [3].

A Rendszer eredő pontosságát tehát elemeinek egymásra hatása is befolyásolja, amely folyamat azonban lenyűgöző bonyolultsága miatt matematikai módszerekkel le nem írható [4], csak a végeredmény, a pontosság képessége mérhető.

A pontosság mérése

Egy találat értékelése esetén a pontosság a találati pontnak (Tp) a célzási ponthoz (Cp) képest a derékszögű koordináta rendszerben mért eltérését jellemző [tp_x; tp_y] koordináták előjelhelyes [5] számszerű méretével [6], vagy az eltérés vektorának nagyságával és irányával adható meg [7].

Több találat értékelésekor a pontosság számszerűen két mutatóval jellemezhető:

1) A találatok eredőjeként (a találatok x-y koordinátáinak matematikai átlagából) számított [8] elméleti találati középpont (Tkp) előjelhelyes [tkp_x; tkp_y] koordinátájú eltérésének számszerű értékével;

2) A találatok által lefedett terület (a szórásterület) számszerű méretével.

A találati kép (szóráskép) elemzéséhez rögzíteni kell még a következő, itt alkalmazandó alapelveket is:

- a találatokat a célobjektumra legjobban ráilleszthető síkfelületen [9] kell értékelni;

- a találatok síkbeli helyzetét mindig a találat lenyomati körének [10] (a -kaliberes- kör) középpontja jellemzi. Egy adott találat találati pontjának (tp_i) eltérése a célzási ponttól (Cp) a [tp_xi; tp_yi] koordinátákkal adható meg;

A szóráskép matematikai meghatározására alapvetően a matematikai statisztika eszköztára használatos, a múlt században meglehetősen sok - az egyes R endszerek korrekt összehasonlítására alkalmas - szórásjellemzőt hoztak létre. A teljesség igénye nélkül ezek a szórás magja (belső sávja), a közepes szórás (SzK-Mk), a találatok jobbik felét befoglaló kör sugara (R₅₀) voltak. Közös jellemzőjük, hogy a találati valószínűségre [11] adnak tájékoztató adatot, nem a R endszer valódi pontosságára. Vitathatatlan azonban, hogy kellő alapossággal alkalmasak rendszerek összehasonlítására, sőt az egyes rendszerelemek szerepének a megítélésére [12].

Mesterlövész lőfeladatok esetében - és a pontosság további elemzése során csak ezzel a speciális tűzharccal kívánok foglalkozni - azonban minden találat tényleges eltérésének ismeretére szükség van, mert vitathatatlan, hogy ebben a periférikus, de nagyon jelentős tűzharcfajtában az egy lövés egy találat , illetve a minden lövésnek találnia kell elveknek maradéktalanul meg kell felelnie a Rendszernek. Ez mindhárom rendszerelemtől a legmagasabb kvalitást (az etalon minőséget) várja el. Bármely rendszerelemet érintően ennek hiányában mesterlövészetről csak beszélni lehet, megvalósítani, eredményesen alkalmazni nem [13].

A mesterlövész fokozott pontosság-képeségét, a minden lövésnek találnia kell követelményt, megmagyarázza, hogy mellélövés esetén:

1. a célobjektum [14] képes lehet ellentevékenységre, azaz:

- közeli, fedezéknek minősülő tereptárgyak, objektumok fedésébe, rejtésébe elmozdulni;

- előző helyzetéből jelentősen elmozdulni (kimozdulni a célzó eszköz látóteréből [15]);

- álcázási intézkedést tenni (bár ez a legvalószínűtlenebb).

2. a célobjektum őrzésére rendelt szervezet (ha van ilyen), illetve a cél környezete:

- végrehajtja a cél fedését (akadályt képez a lövedékröppálya becsapódás-közeli szakaszán);

- kivonja a célt a célozható [16] területről;

- megelőző tűzcsapást vált ki (ami minimum tüzelőállás változtatására kényszeríti a mesterlövészt).

3. A mesterlövész felfedi tüzelőállásának helyét ezáltal lehetővé teszi az ellenség tűzcsapását, illetve jelentősen meggátolja saját maga számára a harcterület biztonságos elhagyását.

Mindezekből következően csak akkor érdemes az eredmény reményében megtámadni mesterlövésznek a célt, ha a találatok teljes szórásképe (a vizsgálatok, belövések során leadott 10, vagy 3x10 mérőlövés összes találata) a cél támadható felületén [17] belül esik, azaz az adott lőtávolságon a szóráskép nem nagyobb, mint a támadható célfelület . Ez a mesterlövész pontosság képesség-követelményének alaptörvénye.

A szóráskép értékelésére az előzőekben megadott kritériumokat - mesterlövész szempontból - a következőkkel kell kiegészíteni:

- mesterlövész eszközrendszer szórásának [18] értékelésére csak az a szórás-jellemző használható, mely olyan számszerű értéket ad, amely alapján az összes találat által lefedett felület méretére megadott érték azonnal értelmezhető [19]. Ezek:

• a szórás teljes területét jellemző szélességi és magassági maximális eltérés (és az abból számított szórásterület);
• az összes találatot befoglaló kör átmérője ( D₁₀₀ )
• és az áttételesen értelmezhető, de viszonylag könnyen [20] átszámítható, az összes találat által lefedett körfelületre állítható és a céltávolsággal egyenlő magasságú kúp kúpszögét szögpercben megadó MOA [21];
  a MOA fogalmából következik, hogy szoros összefüggésben van a D₁₀₀ szórásjellemzővel, míg semmiféle összefüggés nem állítható fel sem a MOA, sem a D₁₀₀ és a szórástéglalap mérete és formája között. Emiatt elemzésemben a két előbbi szórásjellemzővel foglalkozom a továbbiakban részletesen;

- a találatok által lefedett felület jellemzésére egyszerűen kezelhető síkidomokat kell használni (kört, vagy téglalapot);

- téglalap esetén a szórásterület méretét a téglalap szélességének és a magasságának szorzata adja (sz x m) formátumban, ahol a szélesség értékét a vízszintesen egymástól legtávolabb eső két találat távolsága, magassági értékét a legmagasabbra és a legalacsonyabbra eső találatok magasságkülönbsége adja ki;

- az összes találatot befoglaló kör a találati középpont (Tkp_[tkpx;tkpy]) köré húzott olyan kör, amely átmegy a Tkp -tól vektoriálisan a legtávolabbi találat ( tp max ) középpontján. Ennek a körnek az átmérője ( D₁₀₀) a mértékadó méret. A D 100 az a méret, amely azonnal összefüggésbe hozható a célobjektum támadható felületével. Ha ismerem a R endszer D₁₀₀ szórását az adott lőtávolságon, illetve ismerem ott a célobjektum támadható magasság (c_m) és szélesség (c_sz) méreteit, akkor belátható, hogy az adott objektum csak akkor támadható eredményesen, ha:

[1]

természetesen azt az értéket kell figyelembe venni a c_sz , vagy a c_m közül, amelyik a kisebb. A szórás statisztikus jellegéből eredően ennél rosszabb értékek esetén is meg lehetne a siker reményében a lövést kísérelni, mert azt sem lehet kizárni, hogy már az első lövés találata a célfelületre esik, de ez csak a szerencsén múlik [22], elvileg nem teljesül a minden lövésnek találnia kell követelménye.

Mind a szóráskör, mind a szórástéglalap alkalmazása biztosítja, hogy ne legyen e síkidomokon k í v ü l találat, mert a tényleges szórásfelület mérete nem lehet sohasem nagyobb ezeknek az idomoknak a felületénél [23].

Mindezek alapján a pontosság mesterlövész alapkövetelménye azt jelenti, hogy a találati képet meghatározó Tkp a célfelület eredményesen támadható felületének olyan pontjára essen, hogy a teljes szóráskép találatai alapján meghatározott teljes szórás, vagy D₁₀₀ értékekkel jellemzett találati felület teljes mértékben le tudja fedni a cél eredményesen támadható felületét. Mint látható ez két feltételt jelent, amely közül az első, a Tkp megfelelő helyzete a Rendszer adott lőtávolságra történő lehető legpontosabb belövésével biztosítható, míg a másodikat, a szórásterület méretét a jól összedolgozott (az egyedi képességek alapján a lehető legjobban egymáshoz illesztett és magas szinten összegyakoroltatott) Rendszer pontosság képessége határozza meg.

A mesterlövész pontosság kérdéskörének további elemzéséhez két különböző, de jelentősen elterjedt mesterlövész Rendszer párhuzamos vizsgálatát fogom végrehajtani. Az egyik a hagyományosnak tekinthető 7.62 mm-es puskalövedéket használó középkaliberű (R_KK), a másik (a legutóbbi időkben teret nyerő) 12.7 mm-es (.50) kaliberű -nehézgéppuska- lövedéket alkalmazó nagykaliberű (R_NK) Rendszer, mint valóban mesterlövész feladatokra még alkalmas, a két kaliber-szélsőértéken [24] elhelyezkedő eszközrendszer.

A találatok megítélése

Ahhoz, hogy a térnek a lőtávolságban [25] elhelyezkedő síkján (ez a becsapódás síkja) fekvő célobjektum felületen biztos találatot lehessen elérni, a pontosságnak olyan értékűnek kell lennie, hogy akármelyik találat lövedékének a kerülete legalább k í v ü l r ő l érintse a célobjektum kerületét. Ez az - érintő találat is találat - elve [26].

Ahhoz, hogy egy találat biztosan kikapcsolja a további harcból a célobjektumot, azt ott kell eltalálni, ahol a találat során a kikapcsoláshoz szükséges károsító energia biztosan átadható.

Főleg az R_NK Rendszer lövedékére jellemző, hogy egy érintő találat is adhat át olyan mértékű károsító energiát, amely az időleges harcképtelenné váláshoz elegendő lehet. Általánosan az a jellemző azonban, hogy a megfelelő hatásfokú energia-átadáshoz az szükséges, hogy a lövedék teljes felületével a támadható célfelületen belül essen, azaz szélső esetben a lövedék kerülete legalább b e l ü l r ő l érintse a célobjektum kerületét. Ez a - biztos találat - feltétele.

Annak eldöntéséhez, hogy mit kell tekinteni egy lövedék kerületének, a következő gondolatmenet ad útmutatást. A lövedék biztosan legnagyobb átmérőjének, a lövedék külső gyártási átmérőjének a gyártási tűrés alsó értékével csökkentett méretét kell tekinteni. Az így meghatározott kerület-kör által lefedett területet azonban a huzagolt csőből kilőtt lövedék nem teljes mértékben tölti ki, mert a huzagolás oromzatai a lövedék felületén maradó benyomódásokat okoznak. Emiatt célszerűbb a kaliber átmérőjéből számolt kerület körét figyelembe venni, mert ebben az esetben e körön belül mindig van lövedékanyag, tehát mindig biztosítható a cél érintkezése a lövedék anyagával. Az egyszerűség érdekében a kaliberből származó körfelületet a továbbiakban kaliberes körnek fogom nevezni és átmérőjét d_k -val fogom jelölni.

Az érintő és a biztos találathoz szükséges minimális pontosság meghatározása

Pontszerű célra [27] :

A pontszerű cél eltalálása igényli a legnagyobb pontosságot, mert a pontot minden találat kaliberes körének érintenie kell.

A biztos találat akkor jön létre, ha minden találat kaliberes körének kerület vonala metszi az adott pontot (1. ábra).



1. ábra: a biztos találat feltétele pontszerű célra

Az ábrán érzékelhető, hogy - a biztos találatra megadott feltétel miatt - a célponttól legtávolabb eső találat kaliberes körének távolsága sem lehet nagyobb a célponttól, mint a saját sugara. Eszerint a pontosságot leíró két szórásjellemző (a D₁₀₀ és a MOA ) számszerű értéke a lövedék kaliberének függvénye. Így:

[2]

[3]

ahol L a lőtávolság hektométerben és ebből :

a D₁₀₀ értéke (a lőtávtól függetlenül) 7,62mm-es kaliberben: 7,62 mm

12,7 mm-es kaliberben: 12,7 mm

MOA (pl: 100 m lőtávolságon) 7,62 mm-es kaliberben: 0,26

12,7 mm-es kaliberben: 0,44

Ezeket az értékeket kell tekinteni a mesterlövész pontosság maximális követelményének, azaz az abszolút biztos találat kritériumainak az adott kaliberben.

A pontszerű célra az érintő és biztos találat megkülönböztetésének nincs értelme.

Térbeli kiterjedésű célra [28]

Az ilyen jellegű célokat a mesterlövész lőfeladataihoz [29] rendelt célalakok reprezentálják. Ilyenek a csípőalak/mellalak (2.-3. ábra) és a fejalak (4. ábra) céltáblák. Ezek mérete és formája országonként változhat [30], én itt az MH-ban rendszeresített célalakok [31] méreteivel fogom a céltáblákat jellemezni.

Csípőalak/mellalak [32] céltáblára

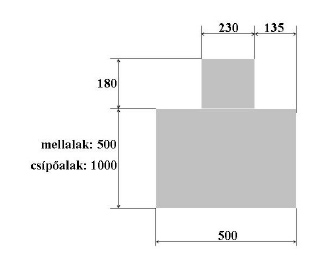

2. ábra: csípő- és mellalak méretű céltábla jellegzetes méretei

Tekintettel arra, hogy a MOA és a D₁₀₀ körszimmetrikus szórást feltételez, ezért a következő előzetes megkötések tehetők (a 2. ábra jelölései alapján):

- mind a mell, mind a csípőalak felülete nagyobb, mint a ráhelyezhető teljes-szórás körök felülete;

- nagyobb lőtávolságokon, ahol a szóráskör - a távolsági hiba miatt - szórásellipszissé torzul, az eredeti pontosság még mindig elegendő.

3. ábra: csípő- és mellalak céltábla érintő és biztos találataihoz tartozó D₁₀₀ értékei

Mellalak érintő találatára

A találatokat befoglaló érintő kör átmérője:

7,62 mm-es kaliberre és pl.: 600 m lőtávolságra a behelyettesítések és az egyszerűsítések után:

12,7 mm-es kaliberre és pl.: 1200 m lőtávolságra a behelyettesítések és az egyszerűsítések után:

Mellalak biztos találatára

A találatokat befoglaló érintő kör átmérője:

7,62 mm-es kaliberre és ugyanarra a 600 m lőtávolságra a behelyettesítések és az egyszerűsítések után:

12,7 mm-es kaliberre és ugyanarra az 1200 m lőtávolságra a behelyettesítések és az egyszerűsítések után:

[33]

Álló és csípőalak méretű célra az érintő, vagy a biztos találat képletét összevonva kapjuk:

[4]

[5]

ahol - értelemszerűen - az érintő találathoz a d_k -t pozitív, biztoshoz a d_k -t negatív előjellel kell figyelembe venni.

Fejalak [34] méretű célra

A céltábla jellemző méreteit és az érintő, illetve a biztos találatokhoz tartozó teljes szórás D 100 köreinek elhelyezkedését (4. ábra) tanulmányozva megállapítható, hogy a szimmetrikus szórás itt is kisebb felületet ad, mint a céltábla teljes felülete, de az ellipszis jellegű szórás sokkal kisebb lehetőséget ad, mint az előző célalakoknál.

4. ábra: a fejalak céltábla érintő és biztos találataihoz tartozó D₁₀₀ értékei

A fejalak érintő találatára

A találatokat befoglaló érintő kör átmérője:

7.62 mm-es kaliberre és a kaliber fejalak méretű célra maximális képességének tekinthető 600 m lőtávolságra a behelyettesítések és az egyszerűsítések után:

12.7 mm-es kaliberre és az előbbi 1200 m lőtávolságra a behelyettesítések és az egyszerűsítések után:

amely pontosság már olyan előkészületeket kívánna, mint amiket az afganisztáni példában felsoroltam.

A fejalak biztos találatára

A találatokat befoglaló érintő kör átmérője:

7,62 mm-es kaliberre, ugyanarra a lőtávolságra:

12,7 mm-es kaliberre és 1200 m lőtávolságra:

ami kisebb szórást követel meg, mint az elhíresült afganisztáni lövésé volt.

Fejalak méretű célra az érintő, vagy a biztos találat képletét összevonva:

[6]

[7]

ahol - értelemszerűen - az érintő, vagy biztos találat követelményeként a d_k -t az [5] és [6] képletekhez fűzött megjegyzést kell figyelembe venni.

A célalak jellegétől függetlenül, csak a cél kisebbik méretét (vagy a magasságát, vagy a szélességét) véve figyelembe, az érintő és biztos találatra összevontan a [4] , [6] és [5] , [7] képletek alapján kapjuk, hogy:

[8]

[9]

ahol H_cél a célobjektum legkisebb támadható méretével azonos (mm-ben megadva).

A [8] -at, [9] -et összevetve az [1]- gyel megkapjuk a mesterlövész pontossági követelmény számszerűsíthető (számítható) értékét általánosan megfogalmazva:

[10]

és

[11]

A [11] -ből kifejezve a céltávolságot:

[12]

a rendszer pontosságával az adott cél eredményesen támadható távolságát;

átrendezve:

[12a]

az adott távolságon az eredményesen támadható cél méretét kapjuk meg.

A [12] és [12a] a mesterlövész pontosság alapképletei a térben a helyét nem változtató célra - és csak a lőtábla szerinti optimális környezeti feltételek [35] mellett igazak. Meghatározzák vagy azt a lőtávolságot, amely határáig a H_cél mérettel jellemzett célobjektum, a MOA értékkel jellemzett pontosság képességű Rendszerrel eredményesen [36] támadható [37], vagy ugyanezzel a pontossággal egy adott lőtávolságon eredményesen támadható célméretet.

Amennyiben igaz, hogy H_cél >> d_k , alkalmazható a H_cél ą d_k = H cél közelítés is.

Az eddig felsorolt pontossági követelmények csak és kizárólag ideális légköri és környezeti viszonyok között és a teljes lövésfolyamat alatt a tér meghatározott pontjából e l n e m m o z d u l ó célobjektum esetében igazak, valamint a teljes R_KK /R_NK Rendszerek eredő pontosságának a követelményét adják meg. Az R_f részrendszer pontossága nem lehet ennél rosszabb, csak jobb és értelemszerűen ezen belül a fegyver és a lövedék pontosságának még jobbnak kell lennie. Gazdaságilag ez magyarázza, hogy miért is olyan költséges egy valódi mesterlövész Rendszer.

Az első lövés találatának képessége

Az eddig felsorolt és számszerűsített pontossági követelmények kizárólag a legalább már egy lövést leadott fegyverre igazak, mert minden ballisztikai méréssel foglalkozó gyakorlati szakember előtt ismert, hogy a szóráskép vizsgálatok során az első vizsgálati lövéscsoport kezdő lövésének találata nem illeszkedik bele a további találatok szórásképébe. Olykor olyan mértékű az eltérés, hogy az a szórásképből kieső találatnak [38] tekinthető, ezért a vizsgálatot mindig egy csőmelegítő lövés leadásával kezdjük [39] . Az általános tűzharcban az első lövés pontatlanságának nincs jelentősége, mivel az elsőt nagyon gyorsan számtalan további követi. Olyan tűzharcban viszont, ami a Rendszerünket jellemzi, az első lövést második talán nem is követi, vagy csak olyan időn túl, amikor a fegyver csöve visszahűl -hideg- állapotába, továbbá a Rendszernek biztosítani kell már az első lövésre is az egy lövés-egy találat képességet. Ugyanakkor épp a pontosság-képesség követelményéhez fűzött magyarázatomban bizonyítottam be, hogy a Rendszer részéről elképzelhetetlen egy vaktában leadott lövés.

Az egy lövés-egy találat képesség a Rendszer (kötelezően elvárt) képessége, ugyanakkor a hideg fegyvercső miatti első lövés találatának eltérése csak a fegyvertől származik és korrigálni viszont csak a lövész tudja kétféle módon:

- az első lövés találatára lövi be a fegyver irányzékát [40], és az esetleg szükséges gyors második lövését az általános találati középpont ismert eltérésének mértékében helyesbíti, irányzék állítás nélkül, vagy ha van ideje az irányzékot átállítja erre az új értékre;

- megjegyzi, hogy az első lövés találata pontosan milyen irányban és mértékben fekszik az általános találati középponttól és irányzékállítás nélküli helyesbítést alkalmaz, bár ez a pontatlansága miatt kevésbé életszerű.

Mindkét lehetőség a lövész , nagyfokú mesterségbeli tudását követeli meg [41].

A MOA gyakorlati alkalmazásához meg kívánom jegyezni, hogy a legcélszerűbb az adott fegyver hatásos legnagyobb lőtávolságán megmérni a MOA értékét, majd ezt az értéket - pl.: 100 méterenként csökkentve a lőtávot - D₁₀₀ -ra visszaszámolni. Ebben az esetben a MOA alapján kiszámolt D₁₀₀ méretek biztosan pontosak lesznek, míg a fordított módszernél (100 m-es MOA-val, 100 m-től kifelé számolni) egy magasabb lőtávolságon a röppályák széttartása miatt ez nem lenne igaz. A MOA úgy használható legcélszerűbben, hogy a belőle az adott lőtávolságon számítható D₁₀₀ méretét vesszük figyelembe a cél támadható méreteivel összevetve [42].

Mozgó célon elérhető találatok elemzése

A térben a helyzetét az idő valamilyen függvényében változtató célobjektum eltalálásának feltételei abban különböznek az előzőekben leírt pontossági követelményektől, hogy pontosan ismerni kell a célobjektum mozgásvektorának adatait, illetve a lövedék röpidejét [43] (t_röp) a célig.

A célobjektum mozgásvektora akkor jellemezhető x [44] -y [45] irányok eredőjének, ha a célobjektum mozgásvektora a célzás és becsapódás időintervallumában (a lövésfolyamat alatt) megközelítőleg ugyanabban a vízszintes síkban fekszik. Ellenkező esetben egy z [46] koordinátával is számolni kell(ene). A kérdés vizsgálata során érdemes a cél mozgásvektorának irányát és nagyságát konstansnak tekinteni - ezt a viszonylag kis röpidők is lehetővé teszik - mert a változó mozgásmennyiségű célobjektumokra vonatkozó differenciálegyenletek a harcmezőn egy mesterlövész számára - célkövető lőelemképző berendezés hiányában - biztosan megoldhatatlanok [47].

Akkor érhető el helyesbítés nélkül a találat egy mozgó célon (a célfelület középpontjára célozva), ha a cél elmozdulása (s_cél) a lövésfolyamat alatt nem haladja meg saját szélességi méretének (sz_cél) a felét (azaz a cél nem mozdul ki olyan mértékben, hogy találatot már ne lehessen elérni rajta, figyelembe véve a teljes szórás körének méretét is). Az érintő, és a biztos találatra vonatkozó adatokat (sz_cél ąd_k) is egy képletben megadva (a cél elmozdulása után még támadható felület nem lehet nagyobb, mint a Rendszer szórásával csökkentett célfelület):

[13]

ebből a célsebesség:

[14]

illetve MOA -ban megadva

[48] [15]

ahol és most az L értéke m-ben van megadva.

Amennyiben a Rendszer teljes szórása ennél rosszabb, akkor a helyesbítés (előretartás) nélkül eredményesen támadható célsebesség is ennek arányában csökkenni fog.

Végezetül, ha a lövedék oldalgását (s_old) [49] is figyelembe kívánom venni (és pontlövés képesség igényénél nem is tehetek mást), akkor a felírt képletek a következőképp módosulnak:

[16]

Ahol az s_old értéke mm-ben van megadva és

[17]

ahol az L mértékegysége ismét méter, és a -+ s_old- értéket a cél balról jobbra történő [50] a --s_old- értéket a jobbról balra [51] mozgása esetén kell figyelembe venni [52].

A számítások azt is bizonyítják, hogy elengedhetetlen az R_kk/R_NK részrendszer -találat első lövésre- képessége, mert főleg magasabb lőtávolságokon a következő lövés elöl - legyen az bármilyen gyors az ismétlés - a cél viszonylag alacsony sebességgel is biztosan ki tud térni.

Az előretartás gyors meghatározására a összefüggés használható, ahol a v_cél a cél sebességének lövedék-röppályára merőleges komponensével azonos.

A mozgó cél eltalálási képesség a Rendszer olyan képessége, amelyet - elektronikus lőelemképző hiányában - csak a Rendszer humán faktorának (a mesterlövésznek ) a folyamatos szinten tartó képzésével lehet biztosítani [53]. Ebből következik viszont, hogy a valóban viharos elektronikai forradalom hatására már napjainkban is egyre több helyen tűnnek fel a mesterlövészek eszköztárában a kisméretű, hordozható és a harcmezőn is egyszerűen kezelhető, a meteorológiai adatok feldolgozásával és a céltávolság korrekt megmérésével a kiinduló irányzási adatokat közvetlenül szolgáltató, esetleg már az irányzótávcső szálkeresztjét is a megfelelő paraméterek szerint beállító zsebkomputerek. Nekünk meg van egy álmunk.

Még nem vettem figyelembe a meteorológiai jellemzők (vagy azok folytonos változásának) hatását a pontosság képességre, de minden levezetés nélkül bizonyítható, hogy egy adott Rendszerhez kötött lőtáblázat alapadataihoz képest e környezeti hatások bármelyikének a megváltozása már jelentősen csökkenti ezt a képességet. Legkönnyebben belátható a levegőáramlás sebességének (leginkább a röppálya síkjára merőleges komponensének) befolyása, amely figyelembe vételéhez szükséges helyesbítő adatokat a lőtáblázatok általában tartalmazzák. Főleg nagytávolságú lövészet során lényeges a szembe, vagy az ellenszél hatása, de nem lehet figyelmen kívül hagyni a levegő sűrűségének hatását sem a lövedék röppályájának alakulására. Ezen hatások figyelembe vételéhez elengedhetetlen kézi meteorológiai mérőműszer használata főleg olyané, amely a ballisztikai zsebszámítógéppel közvetlen adatátviteli kapcsolatban van.

Az igazi öröm akkor éri a mesterlövészt, amikor mindezek a hatások nem egyenletesen jelentkeznek a lövedék röppályáján, hanem sávosan, lökésszerű változások formájában. Nagy távolságú pontlövés igénye esetén, főleg, ha a röppálya végső szakaszában a lövedék sebessége lefelé átlépi a helyi hangsebességet, érzi igazán a mesterlövész milyen szüksége van egy magasabb hatalom jóindulatú segítségére a cél eltalálásához. Ezt tagadni nem nagyképűség, hanem ostobaság. Ugyanakkor az is tény, hogy a felsőbb segítség sem lenne elég, ha a mesterlövésznek nem lennének meg azok a különleges, csak a mesterlövészre jellemző képességei, amelyek megérzések, ráhangolódás, átélés útján segítik az Úr munkájának kiteljesedését [54]. Épp ezért nem lenne szabad tagadni, hogy mesterlövészt nem lehet a lövészkatonából képezni, annak alapvetően születni kell. A kiképzés legfeljebb kiteljesíti a képességet. A legeredményesebb II. világháborús német mesterlövész ász mondta a szakma értékéről: - A tiszt pótolható - a mesterlövész soha !- [55]. Jó megjegyezni.



Felhasznált irodalom:

Löv/2. Egységes Lövészeti Szakutasítás; A Magyar Honvédség Kiadványa 1994.

Zicherman István: Mesterlövészek; Anno Kiadó MMV; hely és évszám nélkül

Ábrák:

1. ábra: a biztos találat feltétele pontszerű célra (saját grafika)
2. ábra: csípő- és mellalak méretű céltábla jellegzetes méretei (forrás:Löv/2 +76-377 old.)
3. ábra: csípő- és mellalak céltábla érintő és biztos találataihoz tartozó D 100 értékei (saját grafika)
4. ábra: a fejalak céltábla érintő és biztos találataihoz tartozó D 100 értékei (saját grafika)



M E L L É K L E T

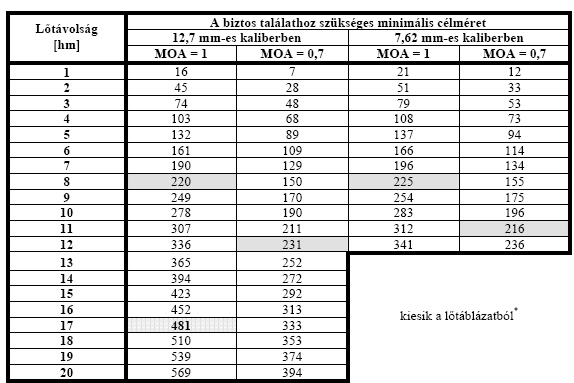

Ismert pontosságú fegyver által a biztos találat reményében támadható cél minimális mérete a lőtávolság függvényében

A táblázat adatait úgy kell értékelni, hogy pl.: egy 1 MOA pontosságra képes 12.7 mm kaliberű Rendszer fejalak célon 800 m távolságig biztos találatot érhet el, afelett már nem. A táblázat adatait a következő görbeseregek szemléltetik:

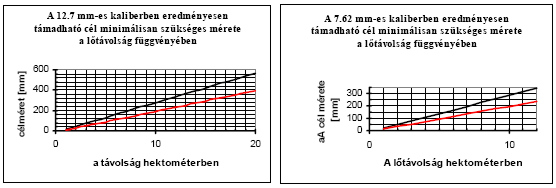

Az alsó görbék a MOA=0.7, a felsők a MOA = 1 pontossághoz tartoznak.

A szürkével jelölt mezőkhöz a fejalak ellen még hatásos lőtávolság, a vonalkázott mezőhöz a mell/csípőalak ellen még hatásos lőtávolság tartozik.

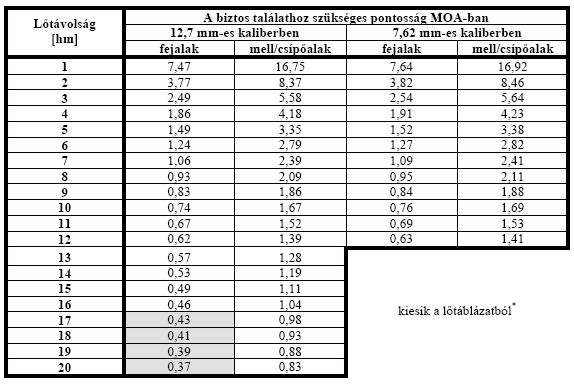

A biztos találat reményében támadható célfajtákhoz tartozó megkövetelt Rendszerpontosság MOA-ban, a lőtávolság függvényében

A táblázat adatait úgy kell értékelni, hogy pl.: egy pl.: 7,62 mm-es kaliberben, 600 m távolságban lévő fejalak méretű célon elérhető biztos találathoz legalább 1,27 MOA pontosságra képes Rendszert kell alkalmazni.

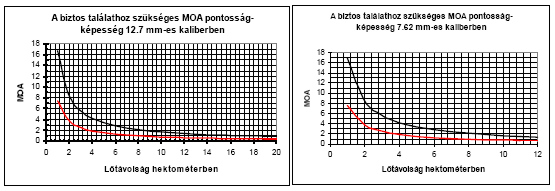

Az ábrákon az alsó vonalak a fejalak, a felsők a mell/csípőalak méretű cél biztos eltalálásához szükséges MOA pontosság képességet jelölik.

* ebben a kaliberben 1200 m-nél nagyobb lőtávolság eléréséhez magasabb csőemelkedésre lenne szükség, mint amilyet a ballisztikai normál helyzet ą5 o -os csőemelkedése megengedne.



[1] A modern tűzfegyverek (a mai egyéni lövészfegyverek) egyesített töltényt használnak, amelynek csak egyik eleme a lövedék. Ugyanakkor a töltény többi alkotóeleme csupán a lövedék mozgási energiájának előállításában vesz részt és csak azt képes befolyásolni, hogy a lövedék mekkora kiinduló (torkolati) sebességgel hagyja el a fegyvercsövet (ehhez tartozik egy adott ballisztikai görbe). Bár a lövedék viselkedését befolyásolja a röppályán a kezdősebesség mértéke, műszaki kialakítása sokkal nagyobb mértékben számít, ezért a továbbiakban csak a lövedékkel foglalkozom.

[2] Erről részletesebben a Lövész-fegyver-lövedék eszközrendszer funkcióanalízise c. tanulmányomban;
Lásd: http://www.zmne.hu/tanszekek/vegyi/forum.htm

[3] A legjobb példa erre Tikász Gyula mk. alezredes a HM TH Lőkísérleti állomás állományából, aki mindig jobb szórásképet lő a GEPÁRD M1 puskával fekvő testhelyzetből, mint a gyári belövőpadból.

[4] A lövész hat a fegyverre saját pillanatnyi mentális állapotának megfelelően, de a fegyveren keresztül hat a lövedékre is, ugyanakkor a lövedék is visszahat a fegyveren keresztül a lövészre és mind a két elem hat a fegyverre és viszont és mindenre hat a környezet - és ez csak a felszín legfelső rétege.

[5] pl.: [-3;2], vagy [2;5], stb.

[6] Értelemszerűen és az egyszerűség kedvéért a Cp koordinátái a derékszögű koordináta rendszerben [0;0], mert ekkor az eltérés mértéke azonos a tp [x-y] koordinátáinak méretével.

[7] Főleg gyors célzáshelyesbítésre használják a szögeltérés óralap szerinti (pl.: 6 óránál 8 cm), illetve a hosszmértéknek a vonásmértékben való megadását (pl.: 9 óra irányában 1 vonás) is - arra alkalmas célzótávcső szálkereszt-jelek esetén -, de ez a módszer csak találatokat figyelő külső segítő alkalmazásával és éles harchelyzetben működik.

[8] és , ahol [tp_xi; p_yi] az adott találat x-y koordinátájának mérete [mm]-ben és n a találatok szám és i a találat sorszáma.

[9] általában a lövedék becsapódáskori sebességvektorára merőleges síkban, vagy a rövid lőtávolságra általánosan elfogadott módon: a célobjektumot érintő függőleges síkban.

[10] A találat lenyomata a célon általában a lövedék keresztmetszeti körével azonos méretű kör, vagy annál valamivel nagyobb (kivétel az űrméret alatti lövedék, vagy egy űrméret alatti lövedék-mag, ahol kisebb).

[11] A találati valószínűség, mint abszolút értelmű pontossági jellemző fetisizálása helyett figyelembe illene venni, hogy a négykilences valószínűség (99.99%) is szélsőértéken legalább két lövést igényel (mert nem tudni, hogy az ezer lövésből nem az első lesz-e a kieső), amíg 50%-os valószínűség is elérhető akár két lövésből is, tehát a végeredmény tulajdonképpen ugyanaz is lehet.

[12] Közismert, hogy a szóráskép két jól elkülöníthető részre való szétválása alapvetően arra utal, hogy a lövész a lövések közben testhelyzetet váltott, vagy például a magassági szórás aránytalan megnövekedése a szélességi szóráshoz képest rossz fegyvermegfogást, vagy rosszhelyre tervezett villaállványt is jelezhet. Teljesen elhibázott Rendszerre utal az R 50 , vagy a szórás belső magjának irreálisan magas értéke, stb.

[13] Egyes, magukat gazdasági szakembernek tekintő (tehát a műszaki és lövészszakmai ismereteket ön-kinyilatkoztatásszerűen negligáló) döntés-előkészítők hajlamosak olyan döntéseket sugallni, illetve előkészíteni, hogy teljesen felesleges megvenni a - vitathatatlanul - igen drága etalon (match) minőségű töltényeket a valóban mesterlövész puskákhoz, mert minek. Meggondolandó viszont, hogy milyen felháborodást váltana ki az az ötlet, ha a felső középkategóriás szolgálati gépkocsikhoz valaki mosóbenzin üzemanyagot javasolna - természetesen ezt is a költségmegtakarítás jegyében. Tapasztalatom szerint a legrosszabb -spórolás- az a szómágia, amikor az SzVD (Dragunov) távcsöves puskát a sorozatgyártású haditöltény minőségű 7.62 mm-es 39M LPSz tölténnyel minősítik - ismét csak a költségmegtakarítás érdekében - mesterlövész eszköznek és neveztetik az elöljáróval legendásnak, amely jelző csak abban az értelemben igaz, hogy legendásan rossz eredményeket lehet elérni vele a nemzetközi katonai-rendőri mesterlövészversenyeken. Az már csak hab a tortán, hogy a Dragunovból a polgári forgalomban kapható igazi match minőségű (szerkezetileg a 39M D-hez hasonló felépítésű) nehéz ólomlövedék a fegyverszerkezet károsodása miatt nem lőhető ki.

[14] Minden további szépelgést kizárva, a legtöbb esetben ez a megcélzott ellenséges személy.

[15] Az általánosan használt célzótávcső látómezejéből; mert ekkor a célt újra meg kell előbb keresni (ami a látómezőn kívüli területeken igen nehézkes is lehet), csak azután lehet ismét megcélozni.

[16] A fegyver irányzójele vagy a céllal, vagy kisegítő irányzóponttal fedésbe hozható a találat reményében.

[17] Ha a cél egyes felületein nem lehet hatásos találatot elérni [lásd -A hatásosságról- c. tanulmányomat; Hadtudomány 2006. x. szám xxx.-yyy. old.], mert például az alkalmazott lövedék áthatolását megakadályozó egyéni védőfelszerelés védi, akkor a felület eredményesen nem is támadható.

[18] A statisztikai szórás kiszámítására a következő képletet célszerű alkalmazni: és , ahol és , n = a találatok száma.

[19] ezért nem használhatók a közepes szórás ([ SzK ; Mk = 0,6745 s x ; 0,6745 s y ], nevezik közepes eltérés nek vagy standard szórás nak is), vagy a szórás belső sávja [1,032 s_x ; 1,032 s_y ], illetve a találatok jobbik felét befoglaló kör sugara [ R₅₀ ] szórásjellemzők, mert nem vonatkoznak a teljes lefedett területre!

[20] szögfüggvényeket tartalmazó zsebszámológéppel, vagy függvénytáblázattal

[21] Minute of Angel; kiszámítása a D 100 értékéből a következő képlettel lehetséges ahol L= a céltávolság hektométerben, a D₁₀₀ mm-ben adandó meg. A MOA másik elterjedt használata, hogy lőszögek meghatározására alkalmazzák ugyanúgy, mint a vonásértéket, ahol 1 MOA = 1 szögperc lőszögérték.

[22]

[23] pl. három találat esetén a szórásfelület háromszög-síkidomhoz hasonló (lekerekített csúcsokkal), ami minden esetben kisebb területű, mint az azt befoglaló téglalap, stb.

[24] megítélésem szerint a pisztolylövedékeket, illetve a hagyományos kiskaliberű lövedékeket használó mesterlövész R endszerek csak igen alacsony lőtávolságokon és nagyon ideális környezeti feltételek mellett használhatók eredményesen, ezért inkább kuriózumoknak, mint alapvetőknek tekinthetők.

[25] A lőtávolság és a céltávolság számértékre azonosan egyenlő méret, csak az különbözteti meg őket egymástól, hogy minek a szemszögéből nézzük (a lövész-cél szemszögből céltávolság; az R_f részrendszer szemszögéből lőtávolság)

[26] Lőversenyeken az érintett köregységre elfogadott találatnak számít, bár szétlövésnél (két azonos köregységet elért lövő újbóli versenyeztetése) már fontos, hogy külső, vagy belső érintő-e.

[27] geometria pont, amelynek nincsen térbeli kiterjedése

[28] amit a becsapódás helyén, a röppályára merőleges függőleges síkban valamely egyszerűen kezelhető síkidommal lehet helyettesíteni

[29] pl: a Löv/2 szabályzat szerinti célalakok

[30] de nem ez a jellemző, hanem az, hogy közel azonosak

[31] Löv/2. Egységes Lövészeti Szakutasítás; A Magyar Honvédség Kiadványa 1994. 13. melléklet 375-377. old. (a továbbiakban: Löv/2.)

[32] U.o. 376-377. old.

[33] A -halálosan- biztos találatnak egy speciális esete volt az a világhíressé vált afganisztáni -pontlövés-, ahol 2400 m távolságból sikerült egy mozgó emberalakot eltalálni hasonló méretkövetelmények mellett, ami azt jelenti, hogy

ami nem nagyobb, mint a 12.7 mm-es kaliberben az abszolút biztos találathoz meghatározott 0,44 érték kétszerese! Ha még hozzávesszük, hogy a cél mozgott, hihetetlen micsoda előkészületeket kellett a találat érdekében megtenni (pl. két hétig folyamatosan figyelni a légköri változásokat, több próbalövést leadni, stb.). Szó sem lehetett kapáslövésről !

[34] Löv/2. 375. old.

[35] Pontosan olyan feltételek, amelyek között az adott lőtáblázatot összeállították. Könnyen belátható, hogy ilyen nincs, csak legfeljebb hasonló.

[36] Az eredmény reményében támadható nagyobb távolságból is, mert a szórás fogalmából következik, hogy a D₁₀₀ körén belül is kell lennie találatnak, de hogy ez hányadik lövésnél következik be, az pontosan nem prognosztizálható.

[37] Nem szabad azonban azt sem elfelejteni, hogy a lőtávolság alapvetően függ a lövedék torkolati sebességétől, tehát azt is célszerű ismerni (pl.. adott lövésszámonként [legalább minden 1000. lövés után] történő műszeres visszaméréssel, természetesen mindig azonos töltény és töltényminőség mellett)!

[38] amelyik a Tkp -tól a második legmesszebb eső találatnál kétszer messzebb van

[39] A jelenséget a cső anyagában, a lövés hatására létrejövő folyamatok okozzák. Köznapi hasonlattal a csőmelegítő lövés szerepe a belső égésű motorok hidegindítási eljárásának feleltethető meg.

[40] Ebben az esetben a szóráskép lövése (ami a tkp_x-y értékeinek meghatározásához ekkor is elengedhetetlen, mert statisztikai mennyiségről van szó), rendkívül időigényes, mert minden lövést csak hideg csőből lehet leadni.

[41] Mindenesetre megnyugtató tény, hogy ez a jelenség a mesterlövész fegyverek csövének jelentős vastagodásával egyre kisebb mértékű eltérést eredményez.

[42] Hagyományos lőtáblázat lapok használatakor a céltávolság sorának a végén ezeket az előre kiszámított D 100 értékeket is fel lehet tüntetni. A cél méreteinek ismeretében nagyon gyors kalkulációra alkalmas a módszer.

[43] Lőtábla adatokból interpolálható.

[44] A cél az adott lőtávolságon oldalban jobbra, vagy balra mozdul el

[45] A cél az adott lőtávolsághoz képest közeledik, vagy távolodik

[46] adott lőtávolságon, magasságban (emelkedik, vagy süllyed)

[47] könnyű belátni, hogy egy váratlanul elmozduló célra csak kapáslövés adható le, és az vagy bejön, vagy sem.

[48] Például: csípő/futóalak méretű célobjektum maximális keresztirányú sebessége 600 m-en nem lehet több - például: ha egy 100 m-en pontszerű célon biztos találtara képes pontosságú R_N eszközrendszer - érintő találat az első lövésre - reményében támad, a cél közepére célozva - mint (minden adat méterben megadva):

ami nem több, mint egy lassú séta sebessége. Ennél gyorsabban mozgó célt csak célhelyesbítéssel (vagy folyamatos előretartással) lehet eltalálni.

[49] A 12,7 mm-es lövedékek a lőtávolságtól függő mértékben, lőirány szerint jobbra térnek le az elméleti röppályáról.

[50] látszólag megnöveli a cél méretét

[51] látszólag csökkenti a cél méretét

[52] Az előző példa szerinti esetben a s_old(600m) = 0.04 m, tehát a számítás a következőképp módosul:

és

amely értékek ezen a lőtávolságon már 17%-os eltérést jelentenek.

[53] Nagyon profi mesterlövészek régen kis kockás füzetekben hordták magukkal a minden elképzelhető szituációra kidolgozott lőtáblázataikat, a nagyon tehetősek ma viszont erre a célra orientált zsebszámítógépet alkalmaznak.

[54] Bele kell az eddig felsoroltakba azt is kalkulálni, hogy ezek a számítások kizárólag ą5^o határok közé eső függőleges fegyvercsőtengely szög (lőszög) esetén igazak. Ettől eltérő esetekben további helyesbítéseket kell alkalmazni.

[55] Idézi Zicherman István: Mesterlövészek; Anno Kiadó MMV; hely és évszám nélkül. 76. oldal

Vissza a szöveghez

Vissza a tartalomhoz
